適用物料:石灰石、長石、方解石、白云石、滑石、重晶石、高嶺土、石膏、石墨等物料。
應用范圍:化工、冶金、礦山、高速公路建設、水利工程、建筑碎石等行業中。
生產能力:30-550t/h
電機功率:37-630kw
產品詳情

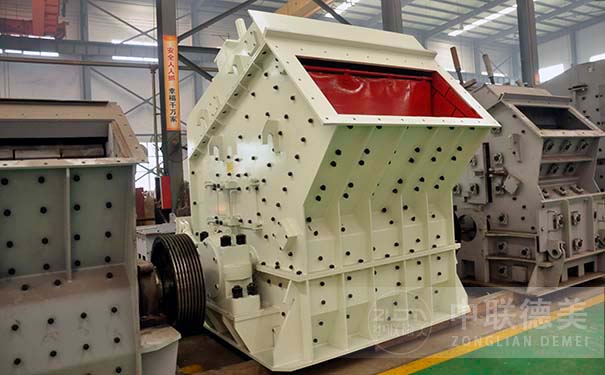

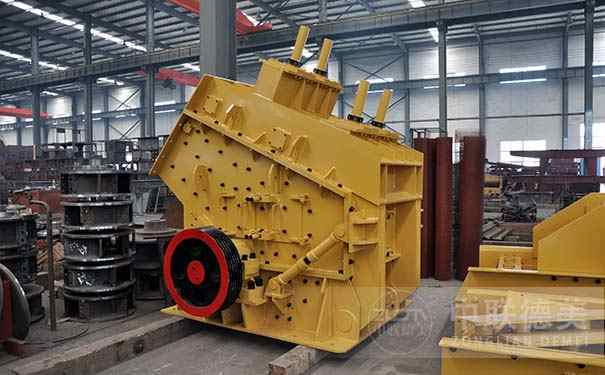

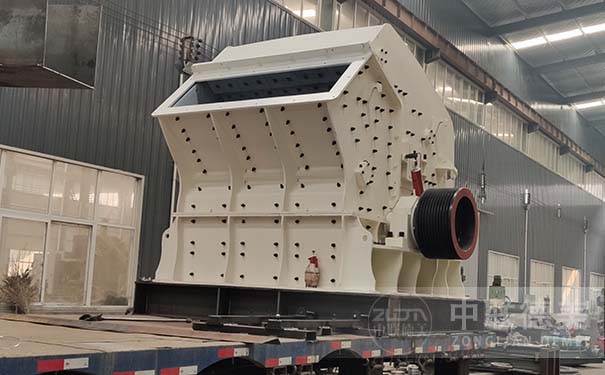

反擊破簡介:
反擊破能夠很好地破碎邊長不超過500mm、抗壓強度不超過350MPa的各種粗、中、細物料(花崗巖、石灰石、混凝土等),廣泛應用于各種礦石破碎、鐵路、高速公路和建筑行業人工砂石料的生產。該系列反擊破是上吸收國內外先進技術,結合國內砂石行業具體工礦情況而研制的型反擊破。
反擊破工作原理:
反擊式破碎機的工作原理與錘式反擊式破碎機基本相同,它們都是利用高速沖擊作用破碎物料的,但結構與工作過程卻各有差異,以下是反擊破的工作原理。
反擊破的主要工作部件為帶有板錘的高速轉子。喂入反擊式破碎機內的物料在轉子回轉范圍(即錘擊區)內,受到板錘沖擊;并被高速拋向反擊板上,受到撞擊;然后又從反擊板彈回到板錘,重復上述過程。在如此往返過程中,物料之間還有相互碰撞作用??ㄔ诜磽舭迮c板錘之間的物料,還受到高速旋轉的板錘的銑削作用。由于物料受到板錘的打擊、在反擊板上的撞擊、物料相互之間的碰撞及板錘對物料的銑削作用,使得物料內的裂紋不斷擴大并產生新的裂縫,終導致粉碎。當物料粒度小于反擊板與板錘之間的縫隙時即被卸出。
反擊破應用特點:
反擊破加工物料采用全擊碎的破碎方式,設備的應用特點主要表現在以下幾個方面:
1、破碎效率高。一般物料的。擊僅為噸的1/10,反擊破對物料的破碎效率高,破碎物料的單位電耗僅是顎破機的l/3,因此該機的生產能力大、破碎比大、能耗小。
2、破碎比高。破碎比可達30一40,相當于粗碎、中碎反擊式破碎機的串聯,或中碎、細碎反擊式破碎機的串聯。因此一臺機械可抵兩臺普通反擊式破碎機的串聯使用,從而簡化工序和流程。
3、反擊破結構簡單,工作可靠,易于操作與維修。
4、適宜破碎加工中硬物料,不宜加工堅硬及黏塑性物料。
5、反擊式破碎機的板錘、反擊板磨損大,需定期維護更換,板錘更換時要進行平衡調節。
6、反擊式破碎機工作時噪聲較大,粉塵產生較多。
反擊破安裝方法:
1、反擊破泵帶有振動性工作的機組,在安裝時和試車前均應緊固好所有的緊固件,在生產運轉中也應定期檢查,隨時緊固。
2、安裝中應注意反擊破旋向(在帶輪上標有旋向箭頭)不可逆轉。
3、把放擊破電動機安裝好后,應根據安裝情況,配備傳動帶防護罩。
4、反擊板與板錘的間隙應按工作需要逐漸調小,調整后應用手轉動轉子數轉,檢查有無撞擊。調整完畢后,應鎖緊套筒螺母,防止反擊板受振動后螺母松動而逐漸下降與板錘相碰撞,造成事故。
5、由于反擊破的出料口在下部,安裝高度以及如何與進料、出料裝置配合,均應在系統設計中考慮好。
反擊破技術參數:
型號 | 規格(mm) | 進料口尺寸(mm) | 大進料粒度(mm) | 處理能力(t/h) | 功率(kw) | 外形尺寸(長×寬×高)(mm) | 總重量(t) |
PF-1007 | Φ1000×700 | 400×730 | 300 | 30-70 | 4P 37-45 | 2330×1660×2300 | 12 |
PF-1010 | Φ1000×1050 | 400×1080 | 350 | 50-90 | 4P 45-55 | 2370×1700×2390 | 15 |
PF-1210 | Φ1250×1050 | 400×1080 | 350 | 70-130 | 6P 110 | 2680×2160×2800 | 17.7 |
PF-1214 | Φ1250×1400 | 400×1430 | 350 | 80-180 | 6P 132 | 2650×2460×2800 | 22.4 |
PF-1315 | Φ1320×1500 | 860×1520 | 500 | 100-280 | 6P 200 | 3180×2720×3120 | 27 |
PF-1320 | Φ1300×2000 | 993×2000 | 500 | 140-380 | 6P 250 | 3220×3100×3120 | 34 |
PF-1520 | Φ1500×2000 | 830×2040 | 700 | 200-550 | 4P 315-400 | 3959×3564×3330 | 50.6 |
PF-1820 | Φ1800×2000 | 1260×2040 | 800 | 400-800 | 4P 630-710 | 4400×3866×4009 | 83.21 |
